Producten Beschrijving

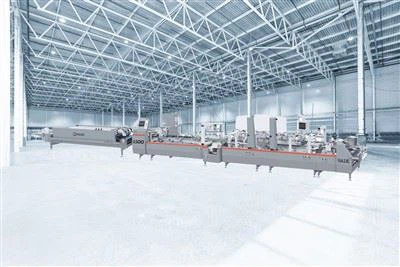

FG-1100P geautomatiseerde, snelle lijmmachine voor het vouwen van dozen (optioneel: 46 hoeken)
Structuur: feeder + uitlijning + voorgevouwen sectie (46 hoek optioneel) + hoge golf slotbodem + hoge golf slot bodem + vouwen + pneumatische transportband
Model:FG-1100P
Prijs:
Betalingsvoorwaarden: 30% aanbetaling via TT, 70% saldo vóór verzending
Doorlooptijd:25-35 dagen na ontvangst van de aanbetaling
After-sales service: 1 jaar garantie, behalve op gemakkelijk beschadigde onderdelen zoals riemen.
Lijst met enkele componenten
|
Nee. |
Naam |
Merk |
Oorsprong |
|
1 |
Voedingsband |
NITTA |
Japan |
|
2 |
Opvouwbare riem |
NITTA |
Japan |
|
3 |
V-poly riem |
Harkin |
Frankrijk |
|
4 |
Handelswijze |
NSK of C&U |
Japan of China |
|
5 |
Lucht cilinder |
Yisaiya |
China |
|
6 |
Hoofdmotor |
Kanton Dedong |
China |
|
7 |
Motor in transportband |
Zhongda |
China |
|
8 |
Reductiemotor |
Zhongda |
China |
|
9 |
Aanraakscherm |
Flexem |
China |
|
10 |
PLC |
LS |
Korea |
|
11 |
Omvormer |
Innovatie |
China |
|
12 |
Trillende motor |
Hengyuan |
China |
|
13 |
Noodstop |
Schneider |
Frankrijk |
|
14 |
Sensor |
ELCO |
China |
|
15 |
Schakel stroom |
Mw |
Taiwan |
Let op: wanneer de gekochte onderdelen in de machine worden geüpgraded, bijgewerkt of vervangen door een beter merk, blijft de verkoper zonder voorafgaande kennisgeving aanwezig.
DOOS MONSTERS
Technische parameter
Maximaal papierformaat: 1100 * 1000 mm
Min. papierformaat: 120 * 60 mm
Papiergewicht:200-800 g/m²
Geschikt voor:rechte doos, slotbodemdoos, 4/6 hoeksysteem (optioneel)
Totaal vermogen: 26 kW
Elektrische vereisten: 380 V, 50 Hz, 3-fase
Luchtbron:0.7m³/min
Machinegewicht: ongeveer 5500 kg
Machinegrootte: 16000*1800*1900mm
Machinevloerdiagram:
De machine bestaat uit:
VOEDER
- Uitgerust met trilmechanisme
- Met onafhankelijke transmissie, laag geluidsniveau, met verstelbare wielen aan de voorkant, kan maximale werkcapaciteit worden bereikt.
- Camera is uitgerust om de situatie in de transmissie naar de transportband te zien
UITLIJNING
- Zijregisterfunctie voor een soepele en nauwkeurige loop van de box, om visstaartdefecten te voorkomen.
VOORVOUWEND GEDEELTE
- De eerste rillijn (linkerflap) kon met hoge snelheid 180 graden voorgevouwen worden.
- Na het voorvouwen gaan de dozen snel open.
- In dit 2,3 meter lange voorvouwgedeelte zijn de bovenste dragers gescheiden en verwijderbaar voor enkele speciale dozen.
- Brede riem linksonder, waardoor er geen vlekken op de dozen achterblijven.
- Perfecte voorvouweenheid voor de kleppen.
Wave-vouweenheid
- Gemakkelijk te wisselen tussen golfvouwen en normale vergrendelingsbodemfunctie, golfvouweenheid heeft meer flexibiliteit en vergroot het takenbereik, gemakkelijke bediening
- Veel snellere instelling bij golfvouwen dan normale slotbodemeenheid, minder geluid veroorzaakt tijdens productie op hoge snelheid, duurzamer
- Bij het werken met CD-doosjes is de omslagplaat niet nodig om de klep om te vouwen.
- Geïmporteerde vouwriemen (NITTA) en V-riem, gemotoriseerd bewegende binnendragers
- Eén of twee golfvouweenheden zijn optioneel
4/6 HOEKSYSTEEM (optioneel)
- Drie groepen haken voor 6 hoekdozen
- Gebruikt voor verschillende papierdoosgroottes
- Voor 4/6 hoekdozen zijn lijmpistolen nodig, voor 6 hoekdozen worden minimaal 3 pistolen gebruikt.
- Modulaire vouwhaken hebben looprecords, hoge snelheid en hoge productiviteit
- Veiligheidsraam is optioneel
ONDERSTE LIJMTANK
- Ontwerp met groot volume, wanneer de machine met hoog zaad draait, zal de lijm niet uitdoven of lekken. Optionele fles is goed voor langdurig gebruik
- De lijmtank kan eenvoudig worden verwijderd om schoon te maken.
- De lijm kan met de schraper op microniveau worden aangepast.
OPVOUWBARE SECTIE
- Geschikt voor kleine dozen, afgewerkte breedte: 35 mm
- Links, rechts of beide vouwen
- Uitgerust met een snelheidsvariator voor banden, zorg ervoor dat de gevouwen dozen parallel en in goede staat zijn.
- Snelle, gemakkelijke aanpassing en bediening kunnen dozen perfect vouwen.
OVERDRACHTS SECTIE
- Onafhankelijke motorloop, hogere snelheid en volledige controle
- Pneumatische box-kicker is uitgerust
- Geschikt voor ingewikkelde doosvormen
- De riemen in dit gedeelte kunnen eenvoudig worden gespannen en aangepast voor verschillende dozen.
TRANSPORTBAND
- Pneumatische druk neemt toe, snelheid en druk kunnen onafhankelijk worden aangepast, de druk op de dozen kan iets worden verhoogd, zodat de afgewerkte dozen mooier zullen zijn.
- Het voorste gedeelte van de transportband kan worden gecoördineerd met overlappende en jogger-apparaten om op de juiste manier op en neer te bewegen.
- Pneumatisch kwadratuurapparaat, joggerapparaat zijn optioneel
CONTROLEPANEEL
- gemakkelijke bediening, directe uitstraling
- afstandsbediening
- verschillende talen kunnen worden ingesteld
